[Retry, k8s] 24. 컨피그 & 스토리지 API - 영구 볼륨 클레임(PVC)

Date: 2023.10.15 Updated: 2023.10.15

카테고리: KUBERNETES

🔔 영구 볼륨 클레임

시작하기 전 선행 작업 및 확인해야할 내용
- https://revenge1005.github.io/kubernetes/ch03-6-1/
- https://revenge1005.github.io/kubernetes/ch03-6-2/
- https://revenge1005.github.io/kubernetes/ch03-6-3/

PVC는 영구 볼륨(PV)을 요청하는 리소스로, PVC에서 지정한 조건(용량, 레이블)을 기반으로 PV에 대한 요청이 들어오면 스케줄러는 현재 가지고 있는 영구 볼륨에서 적당한 볼륨을 할당한다.

(1) PVC 설정

이전 내용 이어서 https://revenge1005.github.io/kubernetes/ch05-05/
레이블 셀렉터
용량
접근 모드
스토리지클래스

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: sample-pvc
spec:
  selector:
    matchLabels:
      type: ceph-pv
    matchExpressions:
    - key: environment
      operator: In
      values:
      - stg
  resources:
    requests:
      storage: 1Gi
  accessModes:
  - ReadWriteMany
  storageClassName: csi-fs-sc

(2) PVC 생성

# PVC 정보 확인
$ kubectl get pvc sample-pvc
NAME         STATUS   VOLUME      CAPACITY   ACCESS MODES   STORAGECLASS   AGE
sample-pvc   Bound    sample-pv   1Gi        RWX            csi-fs-sc      49s


# PV 정보 확인
$ kubectl get pv sample-pv
NAME        CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS   CLAIM                STORAGECLASS   REASON   AGE
sample-pv   1Gi        RWX            Retain           Bound    default/sample-pvc   csi-fs-sc               49m

(2) PVC 삭제

Retain 정책을 사용하고 있는 경우 PVC를 삭제할 때 PV의 STATUS가 Bound에서 Released로 변경된다.
Released 상태의 PV은 다시 PVC에서 할당하여 사용할 수 없다.

$ kubectl delete pvc sample-pvc
persistentvolumeclaim "sample-pvc" deleted


$ kubectl get pv sample-pv
NAME        CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS     CLAIM                STORAGECLASS   REASON   AGE
sample-pv   1Gi        RWX            Retain           Released   default/sample-pvc   csi-fs-sc               55m

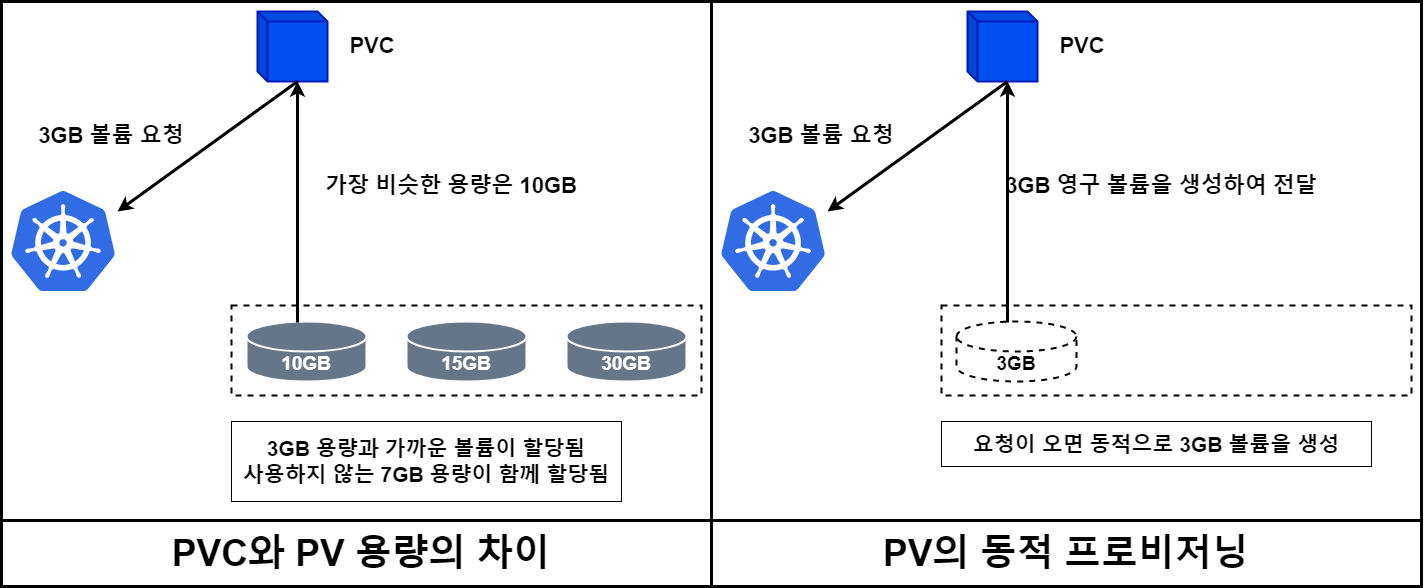

(3) 동적 프로비저닝

지금까지 PVC에서는 PV을 미리 생성해 두고 PVC 요청에 따라 볼륨을 할당하는 순서로 진행되었다.
그래서 사전에 PV을 생성해야 하는 번거로움과 PVC이 요청하는 용량 이상으로 영구 볼륨이 할당되어 낭비가 발생하는 문제가 있었다.
이런 문제를 해결하는 것이 동적 프로비저닝이다.
동적 프로비저닝을 사용한 PVC의 경우 PVC이 생성되는 타이밍에 동적으로 PV를 생성하고 할당한다.
클라우드 서비스 환경에서는 따로 설정할 것은 없으나, 온프레미스에서는 따로 작업을 해줘야 한다.
- ceph 서버 구성: https://revenge1005.github.io/kubernetes/ch03-6-2/
- k8s cephfs csi 설정: https://revenge1005.github.io/kubernetes/ch03-6-3/

022

【스토리지클래스 생성】

동적 프로비저닝을 사용하려면 사전에 어떤 PV를 생성할지 정의한 스토리지 클래스를 생성해야 한다.

cat csi-fs-sc.yaml
---
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
   name: csi-fs-sc
allowVolumeExpansion: true
provisioner: cephfs.csi.ceph.com
parameters:
   clusterID: myceph
   fsName: kubernetes
   csi.storage.k8s.io/controller-expand-secret-name: csi-fs-secret
   csi.storage.k8s.io/controller-expand-secret-namespace: ceph-csi-cephfs
   csi.storage.k8s.io/provisioner-secret-name: csi-fs-secret
   csi.storage.k8s.io/provisioner-secret-namespace: ceph-csi-cephfs
   csi.storage.k8s.io/node-stage-secret-name: csi-fs-secret
   csi.storage.k8s.io/node-stage-secret-namespace: ceph-csi-cephfs
reclaimPolicy: Delete
mountOptions:
   - debug

【PVC 생성】

동적 프로비저닝용 스토리지클래스를 지정하여 PVC를 생성한다.
이 PVC을 생성하면 pvc-로 시작하는 이름이 붙은 PV가 자동으로 생성되고 할당된다.

$ cat /root/fs-pvc.yaml
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: csi-cephfs-pvc
spec:
  accessModes:
    - ReadWriteMany
  resources:
    requests:
      storage: 1Gi
  storageClassName: csi-fs-sc


# PVC 확인
$ kubectl get pvc csi-cephfs-pvc
NAME             STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS   AGE
csi-cephfs-pvc   Bound    pvc-7f521f85-af28-437f-be7b-0da7efe38628   1Gi        RWX            csi-fs-sc      3h19m


# 생생한 PV 확인
$ kubectl get pv pvc-7f521f85-af28-437f-be7b-0da7efe38628
NAME                                       CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS   CLAIM                    STORAGECLASS   REASON   AGE
pvc-7f521f85-af28-437f-be7b-0da7efe38628   1Gi        RWX            Delete           Bound    default/csi-cephfs-pvc   csi-fs-sc               3h18m

【파드 생성】

$ cat <<EOF > sample-pvc-dynamic-pod.yaml
apiVersion: v1
kind: Pod
metadata:
  name: sample-pvc-pod
spec:
  containers:
  - name: nginx-container
    image: nginx:1.16
    volumeMounts:
    - mountPath: "/usr/share/nginx/html"
      name: nginx-pvc
  volumes:
  - name: nginx-pvc
    persistentVolumeClaim:
      claimName: csi-cephfs-pvc
EOF

(4) PVC 조정을 사용한 볼륨 확장

PVC 크기를 조정하려면 사전에 스토리지클래스에 “allowVolumeExpansion: true”를 설정하고 그 스토리지클래스로 PVC를 생성해야 한다.
위 스토리지클래스 예제에 이미 설정되어 있다.

# 크기 조정이 가능한 스토리지 클래스를 지정한 PVC 예제
$ cat <<EOF > sample-pvc-resize.yaml
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: sample-pvc-resize
spec:
  accessModes:
  - ReadWriteMany
  resources:
    requests:
      storage: 2Gi
  storageClassName: csi-fs-sc
EOF


# PVC를 사용하여 2Gi PV 생성
$ kubectl apply -f sample-pvc-resize.yaml
persistentvolumeclaim/sample-pvc-resize created


$ kubectl get pvc sample-pvc-resize
NAME                STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS   AGE
sample-pvc-resize   Bound    pvc-10b5ff6e-c5fa-4ef5-84d5-94f73ae693bf   2Gi        RWX            csi-fs-sc      12s


$ kubectl get pv
NAME                                       CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS   CLAIM                       STORAGECLASS   REASON   AGE
pvc-10b5ff6e-c5fa-4ef5-84d5-94f73ae693bf   2Gi        RWX            Delete           Bound    default/sample-pvc-resize   csi-fs-sc               25s

파드 매니패스트 작성

$ cat <<EOF > sample-pvc-resize-pod.yaml
apiVersion: v1
kind: Pod
metadata:
  name: sample-pvc-resize-pod
spec:
  containers:
  - name: nginx-container
    image: nginx:1.16
    volumeMounts:
    - mountPath: "/usr/share/nginx/html"
      name: nginx-pvc
  volumes:
  - name: nginx-pvc
    persistentVolumeClaim:
      claimName: sample-pvc-resize
EOF


$ kubectl exec -it sample-pvc-resize-pod -- df -h | grep /usr/share/nginx/html
192.168.219.51:6789:/volumes/csi/csi-vol-cf3a02d2-f785-43f5-af56-8c9f6aa8b194/4c930cb3-d90d-42e6-9df9-e167aca8cd38  2.0G     0  2.0G   0% /usr/share/nginx/html


# PVC에서 요청하는 용량 변경
$ kubectl patch pvc sample-pvc-resize --patch '{"spec": {"resources": {"requests": {"storage": "4Gi"}}}}'
persistentvolumeclaim/sample-pvc-resize patched


# PV이 확장된 것을 확인
$ kubectl get pv
NAME                                       CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS   CLAIM                       STORAGECLASS   REASON   AGE
pvc-10b5ff6e-c5fa-4ef5-84d5-94f73ae693bf   4Gi        RWX            Delete           Bound    default/sample-pvc-resize   csi-fs-sc               10m

PVC 조정은 디스크 크기를 확장할 수 있지만 축소할 수는 없다는 점에 주의해야 한다.

$ kubectl patch pvc sample-pvc-resize --patch '{"spec": {"resources": {"requests": {"storage": "1Gi"}}}}'
The PersistentVolumeClaim "sample-pvc-resize" is invalid: spec.resources.requests.storage: Forbidden: field can not be less than previous value

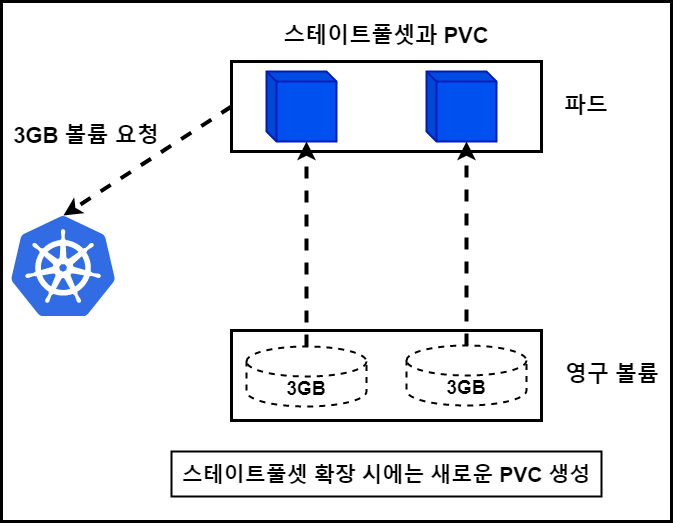

(5) 스테이트풀셋에서 PVC - volumeClaimTemplate

스테이트풀셋의 워크로드에서는 영구 데이터 영역을 사용하는 경우가 많다.
spec.volumeClaimTemplate을 사용하면 PVC을 별도로 정의하지 않아도 자동으로 PVC를 생성할 수 있다.
또 컨테이너 내부의 volumeMounts에 volumeClaimTemplate 이름을 지정하는 것만으로 완료되고, 스테이트풀셋 매니페스트만으로 설정이 끝난다.

cat <<EOF > sample-statefulset-with-pvc.yaml
apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: sample-statefulset-with-pvc
spec:
  serviceName: stateful-with-pvc
  replicas: 2
  selector:
    matchLabels:
      app: sample-pvc
  template:
    metadata:
      labels:
        app: sample-pvc
    spec:
      containers:
      - name: sample-pvc
        image: nginx:1.16
        volumeMounts:
        - name: pvc-template-volume
          mountPath: /tmp
  volumeClaimTemplates:
  - metadata:
      name: pvc-template-volume
    spec:
      accessModes:
      - ReadWriteMany
      resources:
        requests:
          storage: 1Gi
      storageClassName: csi-fs-sc
EOF

# 스테이프풀셋을 생성하면 PVC 두 개가 생성되고 각각 영구 볼륨이 생성된 것을 확인할 수 있다.
$ kubectl get pvc
NAME                                                STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS   AGE
pvc-template-volume-sample-statefulset-with-pvc-0   Bound    pvc-bc55a161-7305-4fbd-bafb-1a518571ed3a   1Gi        RWX            csi-fs-sc      99s
pvc-template-volume-sample-statefulset-with-pvc-1   Bound    pvc-821ec652-c920-4053-977d-1aa5d062b822   1Gi        RWX            csi-fs-sc      85s
