[Retry, k8s] 10. 서비스 API

Date: 2023.10.05 Updated: 2023.10.05

카테고리: KUBERNETES

태그: kubernetes

[Retry, k8s] 10. 서비스 API

🔔 서비스 API 개요

클러스터상의 컨테이너에 대한 엔드포인트를 제공하거나 레이블과 일치하는 컨테이너의 디스커버리에 사용되는 리소스

📜 쿠버네티스 클러스터 네트워크와 서비스

쿠버네티스는 CNI 플러그인을 사용하여 파드 간 네트워킹을 구현하고, 서비스와 인그레스 리소스를 사용하여 파드와 외부의 통신을 추상화한다.

(1) 컨테이너 간의 통신

파드는 하나 이상의 컨테이너로 구성된 논리적 단위로, 같은 파드 내의 컨테이너는 동일한 IP 주소와 포트를 공유하고 localhost를 통해 통신할 수 있다.

(2) 파드 간의 통신 (CNI)

CNI 플러그인은 컨테이너 런타임에 의해 호출되어 파드가 생성/삭제될 때 네트워크 인터페이스를 추가/제거하고, 라우팅 규칙과 IP 주소 할당, 네트워크 정책을 적용하는 역할을 한다.
모든 파드는 고유한 IP 주소를 가지며, 다른 파드와 NAT 없이 통신할 수 있다.
모든 노드는 모든 파드와 NAT 없이 통신할 수 있다.

(3) 파드와 서비스 간 통신 (서비스, kube-proxy)

서비스 리소스는 일정한 IP 주소와 포트를 가지고, 동일한 기능을 제공하는 파드들의 집합을 추상화한 개념
서비스 리소스는 파드의 IP 주소가 변경되더라도 동일한 IP 주소와 포트를 유지하기 때문에 클라이언트가 파드의 위치를 신경쓰지 않고 통신할 수 있다.
kube-proxy는 각 노드에서 실행되는 구성요소로, 서비스 IP 주소와 포트에 대한 요청을 파드의 IP 주소와 포트로 프록시하는 역할을 수행한다.

(4) 외부와 서비스 간 통신 (인그레스)

인그레스 리소스는 외부에서 클러스터 내부의 서비스로 접근하기 위한 규칙들을 정의한 개념
인그레스 컨트롤러는 인그레스 리소스에 정의된 규칙들을 실제로 구현하는 구성요소로, 로드밸런서나 리버스 프록시 역할을 수행한다.
인그레스 컨트롤러가 파드에 접근하기 위해서는 CNI 플러그인과 호환되어야 한다.

📜 파드에 트래픽 로드밸런싱

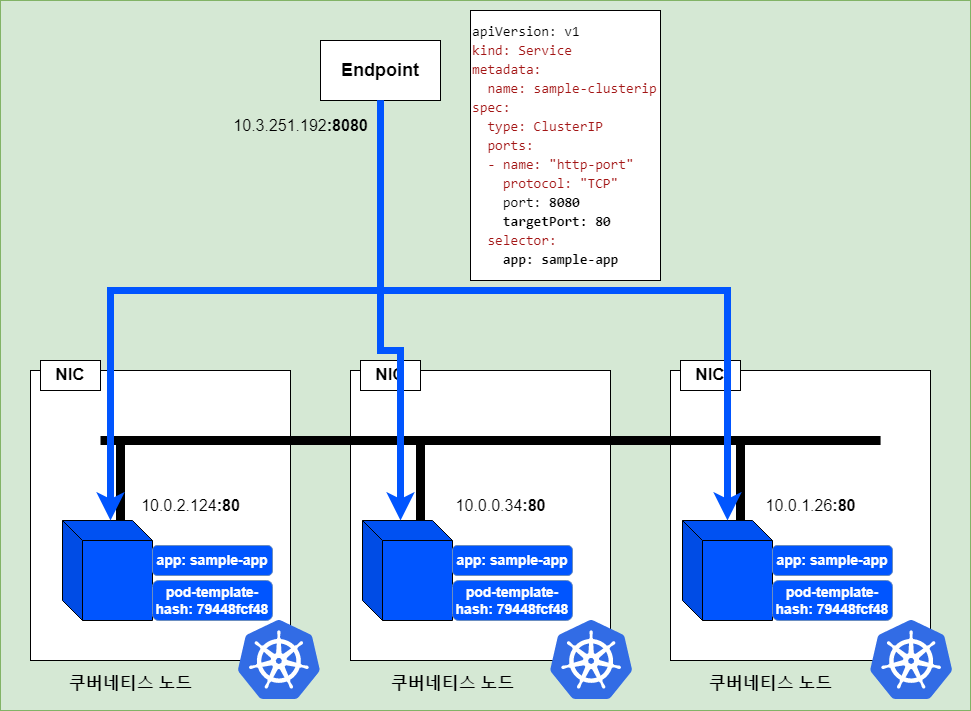

서비스는 수신한 트래픽을 여러 파드에 로드밸런싱하는 기능을 제공한다.

12121

cat <<EOF > sample-deployment.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: sample-deployment
spec:
  replicas: 3
  selector:
    matchLabels:
      app: sample-app
  template:
    metadata:
      labels:
        app: sample-app
    spec:
      containers:
      - name: nginx-containers
        image: amsy810/echo-nginx:v2.0
EOF

$ kubectl get pod
NAME                                 READY   STATUS    RESTARTS   AGE
sample-deployment-79448fcf48-2kc5g   1/1     Running   0          111s
sample-deployment-79448fcf48-54g6x   1/1     Running   0          111s
sample-deployment-79448fcf48-6lzsb   1/1     Running   0          111s


# 특정 JSON Path 값만 출력
$ kubectl get pod sample-deployment-79448fcf48-2kc5g -o jsonpath='{.metadata.labels}'
{"app":"sample-app","pod-template-hash":"79448fcf48"}


# 지정한 레이블을 가진 파드 정보 중 특정 JSON Path를 컴럼으로 출력
$ kubectl get pod -l app=sample-app -o custom-columns="NAME:{metadata.name},IP:{status.podIP}"
NAME                                 IP
sample-deployment-79448fcf48-2kc5g   10.38.0.3
sample-deployment-79448fcf48-54g6x   10.38.0.2
sample-deployment-79448fcf48-6lzsb   10.32.0.3

cat <<EOF > sample-clusterip.yaml
apiVersion: v1
kind: Service
metadata:
  name: sample-clusterip
spec:
  type: ClusterIP
  ports:
  - name: "http-port"
    protocol: "TCP"
    port: 8080
    targetPort: 80
  selector:
    app: sample-app
EOF

root@k8s-master:~/test# kubectl apply -f sample-clusterip.yaml
service/sample-clusterip created


$ kubectl get service sample-clusterip
NAME               TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)    AGE
sample-clusterip   ClusterIP   10.96.249.28   <none>        8080/TCP   21s


$ kubectl describe service sample-clusterip
Name:              sample-clusterip
Namespace:         default
Labels:            <none>
Annotations:       <none>
Selector:          app=sample-app
Type:              ClusterIP
IP Family Policy:  SingleStack
IP Families:       IPv4
IP:                10.96.249.28
IPs:               10.96.249.28
Port:              http-port  8080/TCP
TargetPort:        80/TCP
Endpoints:         10.32.0.3:80,10.38.0.2:80,10.38.0.3:80
Session Affinity:  None
Events:            <none>

# 일시적으로 파드를 시작하여 서비스 엔드포인트로 요청

$ kubectl run --image=amsy810/tools:v2.0 --restart=Never --rm -i testpod --command -- curl -s http://10.96.249.28:8080
Host=10.96.249.28  Path=/  From=sample-deployment-79448fcf48-2kc5g  ClientIP=10.32.0.1  XFF=
pod "testpod" deleted

$ kubectl run --image=amsy810/tools:v2.0 --restart=Never --rm -i testpod --command -- curl -s http://10.96.249.28:8080
Host=10.96.249.28  Path=/  From=sample-deployment-79448fcf48-54g6x  ClientIP=10.32.0.1  XFF=
pod "testpod" deleted


$ kubectl run --image=amsy810/tools:v2.0 --restart=Never --rm -i testpod --command -- curl -s http://10.96.249.28:8080
Host=10.96.249.28  Path=/  From=sample-deployment-79448fcf48-6lzsb  ClientIP=10.32.0.1  XFF=
pod "testpod" deleted

📜 여러 포트 할당

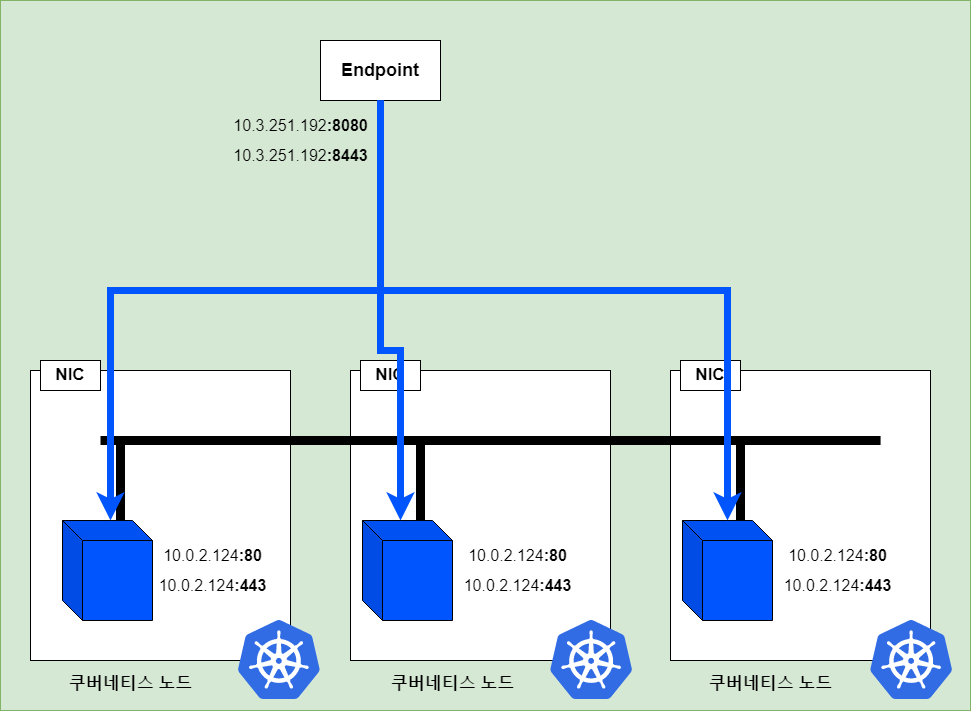

하나의 서비스에 여러 포트를 할당할 수도 있다, 예를 들어 ClusterIP의 8080/TCP 포트로의 요청은 파드 80/TCP로 로드밸런싱하고, ClusterIP의 8443/TCP 포트로의 요청은 파드 443/TCP로 로드밸런싱한다.

2131312

cat <<EOF > sample-clusterip-multi.yaml
apiVersion: v1
kind: Service
metadata:
  name: sample-clusterip-multi
spec:
  type: ClusterIP
  ports:
  - name: "http-port"
    protocol: "TCP"
    port: 8080
    targetPort: 80
  - name: "https-port"
    protocol: "TCP"
    port: 8443
    targetPort: 443
  selector:
    app: sample-app
EOF

📜 이름을 사용한 포트 참조

파드의 포트 정의에 이름을 지정해 놓으면 이름을 사용하여 참조할 수있다.

cat <<EOF > sample-named-port-pods.yaml
apiVersion: v1
kind: Pod
metadata:
  name: sample-named-port-pod-80
  labels:
    app: sample-app
spec:
  containers:
  - name: nginx-container
    image: amsy810/echo-nginx:v2.0
    ports:
    - name: http
      containerPort: 80
---
apiVersion: v1
kind: Pod
metadata:
  name: sample-named-port-pod-81
  labels:
    app: sample-app
spec:
  containers:
  - name: nginx-container
    image: amsy810/echo-nginx:v2.0
    env:
    - name: NGINX_PORT
      value: "81"
    ports:
    - name: http
      containerPort: 81
EOF

cat <<EOF > sample-named-port-service.yaml
apiVersion: v1
kind: Service
metadata:
  name: sample-named-port-service
spec:
  type: ClusterIP
  ports:
  - name: "http-port"
    protocol: "TCP"
    port: 8080
    targetPort: http
  selector:
    app: sample-app
EOF

# 서비스 목적지 엔드포인드 확인
$ kubectl describe service sample-named-port-service
Name:              sample-named-port-service
Namespace:         default
Labels:            <none>
Annotations:       <none>
Selector:          app=sample-app
Type:              ClusterIP
IP Family Policy:  SingleStack
IP Families:       IPv4
IP:                10.106.179.157
IPs:               10.106.179.157
Port:              http-port  8080/TCP
TargetPort:        http/TCP
Endpoints:         10.38.0.2:80,10.32.0.3:81
Session Affinity:  None
Events:            <none>


# 파드 IP 주소 확인
$ kubectl get pod -o wide
NAME                       READY   STATUS    RESTARTS   AGE   IP          NODE         NOMINATED NODE   READINESS GATES
sample-named-port-pod-80   1/1     Running   0          88s   10.38.0.2   k8s-node01   <none>           <none>
sample-named-port-pod-81   1/1     Running   0          88s   10.32.0.3   k8s-node02   <none>           <none>


$ curl 10.106.179.157:8080
Host=10.106.179.157  Path=/  From=sample-named-port-pod-81  ClientIP=10.40.0.0  XFF=


$ curl 10.106.179.157:8080
Host=10.106.179.157  Path=/  From=sample-named-port-pod-80  ClientIP=10.40.0.0  XFF=

📜 클러스터 내부 DNS와 서비스 디스커버리

쿠버네티스는 서비스 디스커버리 기능을 서비스가 제공하고 있다.

쿠버네티스에서 서비스 디스커버리란 서비스에 속해 있는 파드를 보여주거나 서비스명에서 엔드포인트 정보를 반환하는 것을 말한다.
서비스 디스커버리 방법은 크게 세 가지가 있으며, 그 중 DNS를 사용한 서비스 디스커버리는 클러스터안에 있는 DNS 서버(클러스터 내부 DNS)에 자동으로 등록되는 서비스 엔드포인트 정보를 사용한다.

(1) 환경 변수를 사용한 서비스 디스커버리

파드 내부에서는 환경 변수에서도 같은 네임스페이스 서비스를 확인할 수 있다.(“-“이 포함된 서비스명은 “_“로 변경된 후 대문자로 변환됨)
그러나 파드가 생성된 서비스 생성이나 삭제에 따라 변경된 환경 변수가 먼저 기동한 파드 환경에는 자동으로 다시 등록되지 않기 때문에 예기치 못한 장애로 이어질 수 있기 때문에 먼저 생성한 파드를 다시 생성하자.

# 환경 변수에 등록된 서비스 정보 확인
$ kubectl exec -it sample-deployment-79448fcf48-2bgkv -- env | grep -i kubernetes
KUBERNETES_PORT=tcp://10.96.0.1:443
KUBERNETES_PORT_443_TCP_ADDR=10.96.0.1
KUBERNETES_SERVICE_HOST=10.96.0.1
KUBERNETES_SERVICE_PORT_HTTPS=443
KUBERNETES_PORT_443_TCP_PORT=443
KUBERNETES_SERVICE_PORT=443
KUBERNETES_PORT_443_TCP=tcp://10.96.0.1:443
KUBERNETES_PORT_443_TCP_PROTO=tcp

아래 예제와 같이 파드의 spec.enableServiceLinks를 false(기본값 true)로 설정하면 환경 변수 추가를 비활성화할 수 있다.

apiVersion: apps/v1
kind: Deployment
metadata:
  name: sample-deployment-servicelinks
spec:
  replicas: 3
  selector:
    matchLabels:
      app: sample-app
  template:
    metadata:
      labels:
        app: sample-app
    spec:
      enableServiceLinks: false
      containers:
      - name: nginx-container
        image: amsy810/echo-nginx:v2.0

(2) DNS A 레코드를 사용한 서버스 디스커버리

다른 파드에서 서비스로 할당된 엔드포인트에 접속하려면 IP 주소를 사용하는 방법 외에도 자동 등록된 DNS 레코드를 사용할 수 있다.
할당된 IP 주소는 서비스를 생성할 때마다 변경되기에 IP 주소를 송신 측 컨테이너에 명시적으로 설정하면 변경될 때마다 변경해야 하기 떄문에 컨테이너를 변경 불가능(immutable) 상태로 유지할 수 없다.
그런 점에서 DNS명을 사용하면, 서비스 재생성에 따른 IP 주소 변경도 신경 쓸 필요가 없어진다.

$ kubectl get all
NAME                                     READY   STATUS    RESTARTS   AGE
pod/sample-deployment-79448fcf48-2bgkv   1/1     Running   0          17m
pod/sample-deployment-79448fcf48-bxj9t   1/1     Running   0          17m
pod/sample-deployment-79448fcf48-qzwgv   1/1     Running   0          17m

NAME                       TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)    AGE
service/sample-clusterip   ClusterIP   10.103.230.182   <none>        8080/TCP   78s

NAME                                READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/sample-deployment   3/3     3            3           17m

NAME                                           DESIRED   CURRENT   READY   AGE
replicaset.apps/sample-deployment-79448fcf48   3         3         3       17m


# 일시적을 파드를 기동하여 컨테이너 내부에서 sample-clusterip:8080으로 HTTP 요청
$ kubectl run --image=amsy810/tools:v2.0 --restart=Never --rm -i testpod --command -- curl -s http://sample-clusterip:8080
Host=sample-clusterip  Path=/  From=sample-deployment-79448fcf48-2bgkv  ClientIP=10.32.0.1  XFF=
pod "testpod" deleted

$ kubectl run --image=amsy810/tools:v2.0 --restart=Never --rm -i testpod --command -- curl -s http://sample-clusterip:8080
Host=sample-clusterip  Path=/  From=sample-deployment-79448fcf48-bxj9t  ClientIP=10.32.0.1  XFF=
pod "testpod" deleted

이는 sample-clusterip의 이름 해석이 수행되고 해당 주소로 요청이 발송되도록 되어 있기 때문이며, 실제로 등록된 정식 FQDN는 “서비스명.네임스페이스명.svc.cluster.local”로 되어 있다.

# 일시적으로 파드를 기동하여 컨테이너 내부에서 sample-clusterip.default.svc.cluster.local의 이름 해석 확인
$ kubectl run --image=amsy810/tools:v2.0 --restart=Never --rm -i testpod --command -- dig sample-clusterip.default.svc.cluster.local

(생략)

;sample-clusterip.default.svc.cluster.local. IN A

;; ANSWER SECTION:
sample-clusterip.default.svc.cluster.local. 30 IN A 10.103.230.182

$ kubectl run --image=amsy810/tools:v2.0 --restart=Never --rm -i testpod --command -- dig -x  10.103.230.182

(생략)

;182.230.103.10.in-addr.arpa.   IN      PTR

;; ANSWER SECTION:
182.230.103.10.in-addr.arpa. 30 IN      PTR     sample-clusterip.default.svc.cluster.local.

(3) DNS SRV 레코드를 사용한 서비스 디스커버리

SRV 레코드는 포트명과 프로토콜을 사용하여 서비스를 제공하는 포트 번호를 포함한 엔드포인트를 DNS로 해석하는 구조다.
레코드 형식은 다음과 같다. (서비스의 포트명과 프로토콜에는 접두사에 “_“가 포함되므로 주의)
- “_서비스의 포트명._프로토콜.서비스명.네임스페이스명.svc.cluster.local

cat <<EOF > sample-clusterip.yaml
apiVersion: v1
kind: Service
metadata:
  name: sample-clusterip
spec:
  type: ClusterIP
  ports:
  - name: "http-port"
    protocol: "TCP"
    port: 8080
    targetPort: 80
  selector:
    app: sample-app
EOF

# 일시적으로 파드를 기동하여 SRV 레코드가 다른 파드에서 해석이 가능한지 확인
kubectl run --image=amsy810/tools:v2.0 --restart=Never --rm -i testpod --command -- dig _http-port.tcp.sample-clusterip.default.svc.cluster.local SRV

(생략)

;; QUESTION SECTION:
;_http-port.tcp.sample-clusterip.default.svc.cluster.local. IN SRV

;; ANSWER SECTION:
_http-port.tcp.sample-clusterip.default.svc.cluster.local. 30 IN SRV 0 100 8080 sample-clusterip.default.svc.cluster.local.

;; ADDITIONAL SECTION:
sample-clusterip.default.svc.cluster.local. 30 IN A 10.103.230.182

📜 클러스터 내부 DNS와 클러스터 외부 DNS

클러스터 내부 DNS에는 서비스 엔드포인트에 대한 레코드가 저장되어 있고, 클러스터 내부 DNS에 질의하여 서비스 디스커버리에서 사용된다.
물론 클러스터 내부 DNS에는 내부용 레코드만 등록되어 있으므로 이외의 레코드는 외부 DNS에 재귀 질의를 해야 한다.

📜 노드 로컬 DNS 캐시

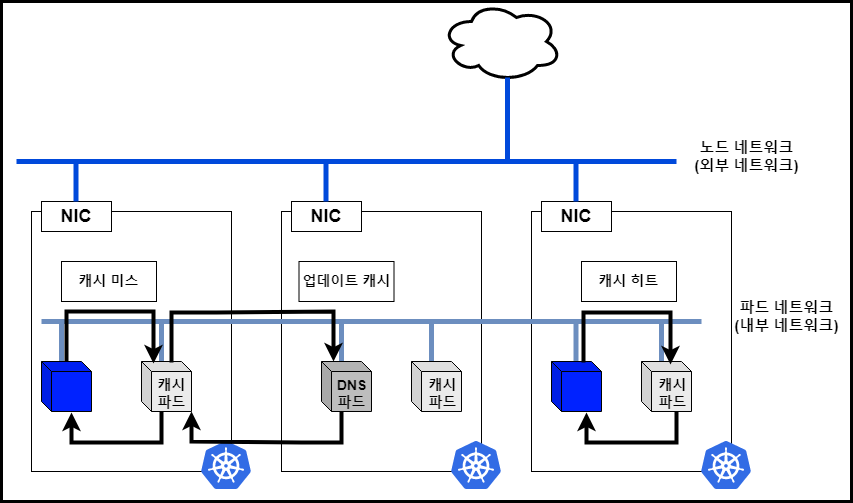

클러스터 내부 DNS에 이름 해석을 보냈지만, 대규모 클러스터에서 성능 향상을 위해 각 노드의 로컬 DNS 캐시 서버를 포함하는 구조가 있다.
이 기능을 활성화한 환경에서 파드의 질의 대상은 같은 노드에 로컬 DNS 캐시 서버가 된다.
